오토바이 계기판 (Dashboard)은 주행 중 필수적인 정보를 제공하는 중요한 부품입니다. 속도, RPM (분당 회전수), 연료 잔량, 주행 거리 등 다양한 정보를 실시간으로 보여주며, 이는 운전자의 안전과 직결될 뿐만 아니라 도로 교통법 준수에도 영향을 미칩니다. 계기판에 문제가 발생하면 당황스러울 수 있지만, 대부분의 불량은 몇 가지 일반적인 원인으로 인해 발생하며, 체계적인 진단을 통해 해결할 수 있습니다. 이 글은 오토바이 계기판 불량의 주요 원인과 증상을 파악하고, 간단한 자가 진단 및 수리 방법을 안내하며, 언제 전문가의 도움이 필요한지 상세하게 설명하여 독자 여러분이 계기판 문제를 효과적으로 해결할 수 있도록 돕고자 합니다.
오토바이 계기판 불량: 핵심 정보 총정리
• 기본적인 자가 진단은 배터리, 퓨즈, 배선 연결 상태를 확인하는 것부터 시작해야 합니다.
• 단순한 문제는 직접 해결 가능하지만, 복잡한 증상은 전문 정비소 방문이 가장 안전하고 효율적입니다.
2. 계기판 관련 퓨즈 (Fuse)가 단선되지 않았는지 확인하세요.
3. 계기판과 연결된 모든 배선 (Wiring Harness)이 견고하게 연결되어 있는지 살펴보세요.
| 구분 | 전기적 문제 | 센서/내부 부품 문제 | 물리적 손상 및 환경 |
|---|---|---|---|
| 대표 증상 | 계기판 완전 불능, 특정 기능 먹통, 간헐적 작동 | 속도계/RPM 미작동, 연료/수온 등 부정확한 표시 | 외부 파손(깨짐), 습기 침투로 인한 오작동, 백라이트 불량 |
| 주요 원인 | 배터리 방전/불량, 퓨즈 단선, 배선 단선/부식, 레귤레이터 불량 | 속도/RPM 센서 불량, 연료/온도 센서 불량, 계기판 내부 회로 문제 | 충격, 낙하, 침수, 장시간 직사광선 노출, 과도한 진동 |
| 해결 방향 | 배터리 교체/충전, 퓨즈 교체, 배선 수리/교체, 발전 계통 점검 | 관련 센서 교체, 계기판 내부 수리 또는 교체 | 계기판 하우징 수리/교체, 건조, 방수 처리, 전체 교체 |
오토바이 계기판 불량의 주요 원인 및 증상
오토바이 계기판에 문제가 발생하는 원인은 크게 세 가지 범주로 나눌 수 있습니다: 전기적인 문제, 센서 및 내부 부품의 고장, 그리고 물리적인 손상이나 환경적인 요인입니다. 각 원인별로 나타나는 증상이 다를 수 있으므로, 어떤 문제가 발생했는지 정확히 파악하는 것이 진단의 첫걸음입니다.
전기적 문제 (Electrical Issues)
오토바이 계기판은 전기로 작동하므로, 전원 공급에 문제가 생기면 다양한 오류가 발생합니다. 가장 흔한 원인으로는 배터리 (Battery) 방전이나 노후화로 인한 전압 부족, 그리고 과전류로부터 회로를 보호하는 퓨즈 (Fuse)의 단선이 있습니다. 배선 (Wiring Harness)의 단선, 피복 손상, 또는 부식으로 인해 계기판으로 가는 전류가 제대로 흐르지 못하는 경우도 잦습니다. 또한, 발전기 (Alternator)나 전압 조정기 (Regulator/Rectifier)에 문제가 생겨 불안정한 전압이 공급되거나 충전이 제대로 이루어지지 않으면 계기판이 간헐적으로 작동하거나 완전히 꺼지는 증상이 나타날 수 있습니다.
이러한 전기적 문제들은 계기판 전체가 먹통이 되거나, 백라이트 (Backlight)가 들어오지 않는 경우, 혹은 시동을 걸 때 계기판이 깜빡이다가 꺼지는 등의 형태로 나타납니다. 특정 기능(예: 방향 지시등 표시)만 작동하지 않는 경우도 배선이나 퓨즈 문제일 가능성이 높습니다. 주기적인 배터리 점검과 퓨즈 박스 (Fuse Box) 확인은 이러한 문제들을 예방하는 데 큰 도움이 됩니다.
배터리 전압: 시동 전 12.5V 이상, 시동 후 13.5~14.5V 정상
퓨즈 확인: 퓨즈 박스 위치는 오토바이 매뉴얼 참조
전문 정비: 복잡한 배선 진단, 발전 계통 (Alternator, Regulator) 점검 및 수리, ECU (Engine Control Unit) 관련 문제
추천: 기본적인 점검은 직접 시도, 문제 지속 시 전문 정비소 방문
센서 및 내부 부품 불량 (Sensor & Internal Component Failure)
계기판은 다양한 센서로부터 정보를 받아 표시합니다. 예를 들어, 속도계 (Speedometer)는 속도 센서 (Speed Sensor)로부터, RPM 게이지는 RPM 센서 (RPM Sensor)로부터 신호를 받습니다. 이 센서들이 고장 나거나 연결 배선이 단선되면 해당 정보가 계기판에 정확하게 표시되지 않습니다. 연료 잔량 센서 (Fuel Level Sensor), 엔진 온도 센서 (Engine Temperature Sensor) 등도 마찬가지로 불량 시 부정확한 정보를 전달합니다. 계기판 내부의 회로 기판 (Circuit Board) 자체에 문제가 생기거나, 납땜 불량, 부품 노후화 등으로 인해 특정 기능만 작동하지 않거나, 전체적인 오작동을 일으킬 수도 있습니다.
센서 불량의 가장 흔한 증상은 특정 계기판 게이지나 표시등만 작동하지 않거나, 비정상적인 값을 나타내는 것입니다. 예를 들어, 오토바이가 움직이는데도 속도계가 0을 가리키거나, 연료가 충분한데도 연료 경고등이 켜지는 경우가 여기에 해당합니다. 이러한 문제는 센서 자체의 고장일 수도 있고, 센서와 계기판을 연결하는 배선에 문제가 있을 수도 있습니다. 육안으로 센서와 배선 연결 부위를 점검하는 것이 필요합니다.
센서 문제는 해당 센서의 단자 (Terminal)나 커넥터 (Connector)를 먼저 확인하는 것이 중요합니다. 습기나 부식으로 인해 접촉 불량이 생기는 경우가 많습니다. 접점 부활제 (Contact Cleaner)를 사용하여 청소해 보는 것도 좋은 방법입니다. 하지만 센서 자체의 고장이라면 해당 부품을 교체해야 하며, 이는 보통 전문적인 지식과 도구를 요구합니다.
물리적 손상 및 환경적 요인 (Physical Damage & Environmental Factors)
외부 충격이나 낙하로 인해 계기판 하우징 (Housing)이 깨지거나, 내부 기판이 손상될 수 있습니다. 특히 디지털 계기판 (Digital Dashboard)의 경우 액정 (LCD/LED Screen)이 파손되면 정보 표시가 불가능해집니다. 장시간 직사광선에 노출되거나 고온 다습한 환경에 지속적으로 노출되면 내부 부품의 수명이 단축되거나, 습기가 침투하여 회로에 영향을 줄 수도 있습니다. 또한, 오토바이의 진동이 심하면 내부 연결 부위가 헐거워지거나 납땜 부위가 떨어져 나가는 경우도 발생합니다.
물리적 손상으로 인한 증상은 육안으로 쉽게 확인할 수 있습니다. 계기판 겉면의 균열, 액정의 파손, 습기로 인한 내부 응결 등이 대표적입니다. 이러한 경우에는 단순 수리보다는 부품 교체나 전문적인 복구가 필요할 수 있습니다. 특히 침수된 경우에는 내부 부식으로 인해 더 큰 문제가 발생할 수 있으므로, 즉시 전문 정비소에서 점검을 받는 것이 중요합니다.
- 계기판은 민감한 전자기기이므로, 분해하거나 수리할 때는 정전기 방지에 유의해야 합니다.
- 물리적 손상으로 인한 액정 파손 시 유리 조각에 베이지 않도록 조심해야 합니다.
- 자신 없는 수리는 오토바이에 더 큰 손상을 줄 수 있으므로, 반드시 전문가의 도움을 받으세요.
계기판 불량 자가 진단 및 해결 방법
계기판에 문제가 발생했을 때, 무조건 정비소를 찾아가기 전에 몇 가지 기본적인 자가 진단을 통해 원인을 파악하고 간단한 문제를 직접 해결할 수 있습니다. 이는 시간과 비용을 절약하는 데 도움이 됩니다. 아래 단계별 가이드를 통해 차분히 점검해보세요.
단계별 자가 진단 (Step-by-Step Self-Diagnosis)
가장 먼저 시도할 것은 오토바이의 시동을 켜고 계기판의 모든 표시등 (Indicator Lights)이 제대로 점등되는지 확인하는 것입니다. 만약 아무것도 들어오지 않는다면 전원 공급에 문제가 있을 가능성이 큽니다. 다음으로, 배터리 단자의 부식 여부와 연결 상태를 확인합니다. 단자가 헐거워져 있거나 하얀 가루 같은 부식이 있다면 접촉 불량의 원인이 될 수 있습니다. 멀티미터 (Multimeter)가 있다면 배터리 전압을 측정하여 정상 범위 (시동 전 12.5V 이상)인지 확인하는 것이 좋습니다.

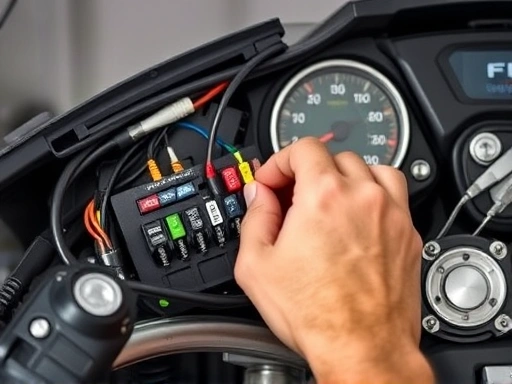

배터리 다음으로 점검할 곳은 퓨즈 박스 (Fuse Box)입니다. 오토바이마다 퓨즈 박스 위치가 다르므로 사용 설명서 (Owner's Manual)를 참고하여 계기판 관련 퓨즈를 찾아 육안으로 단선 여부를 확인합니다. 퓨즈가 끊어졌다면 내부의 가는 선이 끊어져 있을 것입니다. 마지막으로, 계기판과 연결된 모든 배선과 커넥터 (Connector)를 확인합니다. 배선이 끊어져 있거나, 피복이 벗겨져 합선 (Short Circuit)되었을 가능성은 없는지, 커넥터가 제대로 삽입되어 있는지 꼼꼼히 살펴봅니다.
2. **퓨즈 확인:** 오토바이 매뉴얼을 참조하여 'Meter' 또는 'Gauge'로 표시된 퓨즈를 찾아 뽑아내어 필라멘트 (Filament)가 끊어졌는지 확인합니다. (팁: 밝은 곳에서 비춰보면 쉽게 확인 가능) 끊어졌다면 동일한 규격의 예비 퓨즈로 교체합니다.
3. **배선 확인:** 계기판 뒤쪽의 커넥터와 배선이 외부 충격이나 습기로 인해 손상되지는 않았는지 꼼꼼히 점검합니다. 필요한 경우 커넥터를 분리하여 접점 부활제를 뿌려준 후 다시 견고하게 연결합니다.
간단한 자가 수리 (Simple DIY Repairs)
위에서 설명한 자가 진단을 통해 배터리 문제, 퓨즈 단선, 또는 단순한 배선 접촉 불량 등이 확인되었다면, 비교적 간단한 도구만으로 직접 수리할 수 있습니다. 배터리 전압이 낮다면 충전기 (Battery Charger)를 이용하여 충전하거나, 수명이 다했다면 새 배터리로 교체합니다. 끊어진 퓨즈는 반드시 동일한 암페어 (Ampere) 수치를 가진 예비 퓨즈로 교체해야 합니다. 다른 용량의 퓨즈를 사용하면 더 큰 전기적 문제를 일으킬 수 있으니 주의해야 합니다.
배선 단자나 커넥터에 부식이 발견되었다면 가는 사포 (Sandpaper)나 접점 부활제 (Contact Cleaner)를 사용하여 깨끗하게 닦아낸 후 다시 연결합니다. 헐거워진 배선은 견고하게 고정시키고, 피복이 손상된 부분은 절연 테이프 (Insulation Tape) 등으로 감싸주어 합선을 방지해야 합니다. 이러한 기본적인 수리만으로도 많은 계기판 불량 문제가 해결될 수 있습니다.
DIY 수리를 할 때는 반드시 오토바이 시동을 끄고 키를 뽑은 상태에서 작업해야 합니다. 배터리 단자를 분리할 때는 항상 음극 (-) 단자부터 분리하고, 연결할 때는 양극 (+) 단자부터 연결하는 것이 안전 수칙입니다. 또한, 작업 중에는 전용 공구를 사용하고, 전기 테이프 대신 수축 튜브 (Heat Shrink Tubing)를 사용하면 더욱 깔끔하고 안전하게 배선을 보호할 수 있습니다.
전문 정비가 필요한 경우 (When Professional Repair is Needed)
자가 진단과 간단한 수리에도 불구하고 계기판 문제가 해결되지 않거나, 다음과 같은 증상이 나타난다면 전문 정비소 (Professional Mechanic/Repair Shop) 방문을 적극 권장합니다. 첫째, 복잡한 전기적 문제 (예: 발전기 불량, 레귤레이터 불량)로 인해 전압이 불안정하거나 충전이 제대로 되지 않는 경우입니다. 둘째, 계기판 내부의 회로 기판이 손상되었거나, 특정 센서의 고장으로 인해 정확한 진단 장비와 교체 부품이 필요한 경우입니다. 셋째, ECU (Engine Control Unit)와 관련된 문제로 인해 계기판과 엔진 제어 시스템 간의 통신 오류가 발생한 경우입니다. 이러한 문제들은 전문적인 진단 장비와 기술을 필요로 하며, 잘못된 자가 수리는 더 큰 손상을 유발할 수 있습니다.
- 오토바이의 전장 (Electrical System)은 민감하므로, 무리한 자가 수리는 시스템에 치명적인 손상을 줄 수 있습니다.
- 특히 ECU와 관련된 문제나 복잡한 배선 다이어그램 (Wiring Diagram)을 이해하기 어렵다면 즉시 전문가의 도움을 받으세요.
- 안전을 위해 불확실한 상태로 오토바이를 운행하는 것은 피해야 합니다.
자주 묻는 질문들 (FAQ)
수리 비용은 문제의 원인과 수리 방법에 따라 크게 달라집니다. 퓨즈 교체 같은 간단한 작업은 부품 비용만 들거나 거의 무료에 가깝지만, 센서 교체는 부품 값에 따라 수만 원에서 십수만 원이 들 수 있습니다. 계기판 전체를 교체하는 경우 (특히 신형 디지털 계기판)는 부품 가격만 수십만 원에 달하며, 공임비까지 합치면 꽤 큰 비용이 발생할 수 있습니다. 정확한 비용은 정비소에서 진단 후 견적을 받아보는 것이 가장 좋습니다.
반드시 그렇지는 않습니다. 계기판 불량의 원인이 단순한 전기적 문제(배터리, 퓨즈, 배선)라면 해당 부분만 수리하거나 교체하면 됩니다. 센서 문제라면 해당 센서만 교체할 수도 있습니다. 하지만 내부 회로 기판의 심각한 손상, 액정 파손, 또는 복구 불가능한 침수 피해 등은 계기판 전체 교체를 고려해야 합니다. 특히 중고 오토바이 계기판은 주행거리 조작 등의 문제가 있을 수 있으니, 되도록 순정 부품 (OEM Parts) 사용을 권장합니다.
디지털 계기판 (Digital Dashboard)은 액정 화면에 숫자로 정보를 표시하며, 더 많은 정보(예: 기어 단수, 연비, 주행 모드 등)를 제공하고 디자인적인 자유도가 높습니다. 아날로그 계기판 (Analog Dashboard)은 바늘로 정보를 표시하며, 직관적이고 시인성이 좋다는 장점이 있습니다. 불량 시 진단 및 수리 방법에서는 큰 차이가 없으나, 디지털 계기판은 내부 회로가 더 복잡하고 액정 파손 시 수리가 더 어렵거나 비용이 많이 들 수 있습니다. 반면, 아날로그 계기판은 물리적인 바늘 고착 등의 문제가 발생할 수 있습니다.
마무리 (또는 결론 및 제언)
오토바이 계기판의 불량은 주행 중 불편함을 넘어 안전까지 위협할 수 있는 중요한 문제입니다. 하지만 대부분의 계기판 문제는 전기적, 센서, 또는 물리적 원인으로 나뉘며, 체계적인 접근을 통해 충분히 진단하고 해결할 수 있습니다. 이 글에서 제시된 자가 진단 및 수리 방법을 통해 간단한 문제들은 직접 해결하고, 복잡하거나 해결하기 어려운 문제들은 주저하지 말고 전문 정비소의 도움을 받는 것이 현명합니다. 정기적인 점검과 유지 보수는 계기판은 물론 오토바이 전체의 수명을 연장하고 안전한 라이딩을 보장하는 핵심 요소입니다.
오토바이는 정교한 기계이므로, 계기판과 같은 전장 부품의 문제는 특히 섬세한 접근이 필요합니다. 간단한 퓨즈 교체나 배선 확인은 DIY로 충분히 가능하지만, 내부 회로나 ECU와 관련된 문제는 반드시 전문가에게 맡기는 것이 안전합니다. 오토바이 정비는 취미의 영역이 될 수도 있지만, 안전과 직결된 부분이므로 무리한 도전보다는 적절한 시점에 전문가의 도움을 받는 현명함이 중요하다고 생각합니다. 무엇보다 안전한 라이딩이 최우선이 되어야 합니다.
