오토바이 전기 문제로 주행 중 난감했던 경험이 있으신가요? 전조등이 갑자기 꺼지거나, 시동이 걸리지 않거나, 특정 전기 장치가 작동하지 않을 때, 가장 먼저 의심해볼 수 있는 것이 바로 '퓨즈'입니다. 퓨즈는 오토바이의 복잡한 전기 시스템을 과전류로부터 보호하는 작은 안전장치입니다. 이 글은 오토바이 퓨즈의 역할부터 직접 점검하고 교체하는 모든 과정을 명확하고 안전하게 안내하여, 독자 여러분이 당황하지 않고 문제를 해결할 수 있도록 돕기 위해 작성되었습니다. 숙련된 전문가의 지식과 실제 현장에서 얻은 경험을 바탕으로, 초보자도 쉽게 따라 할 수 있도록 단계별로 상세히 설명합니다.
오토바이 퓨즈 핵심 정보 총정리
• 퓨즈 점검은 육안 확인과 테스터기로 가능하며, 교체 시에는 반드시 동일한 암페어(Ampere, A)의 퓨즈를 사용해야 합니다.
• 안전(배터리 분리)을 최우선으로 하고, 문제가 지속되면 전문가의 도움을 받는 것이 중요합니다.
2. 오토바이 매뉴얼을 참고하여 퓨즈 박스 위치를 찾습니다.
3. 의심되는 퓨즈를 육안으로 확인하고, 필요시 멀티미터(Multimeter)로 점검합니다.
4. 불량 퓨즈를 동일한 암페어의 새 퓨즈로 교체 후, 작동 여부를 확인합니다.
| 구분 | 블레이드 퓨즈 (Blade Fuse) | 유리관 퓨즈 (Glass Tube Fuse) |
|---|---|---|
| 특징 | 오늘날 대부분의 오토바이에 사용되는 표준 퓨즈. 색상으로 암페어 식별 용이. | 구형 모델이나 특정 부품에 사용. 유리관 내부 필라멘트로 끊김 확인. |
| 확인법 | 플라스틱 몸체 내부의 끊어진 금속선 육안 확인 용이. | 유리관 내 필라멘트의 끊김 육안 확인. |
| 교체 편의성 | 전용 퓨즈 풀러 (Fuse Puller) 사용 시 편리. | 손으로 뽑거나 작은 도구 사용. |
오토바이 퓨즈란 무엇이며 왜 중요한가요?
오토바이의 전기 시스템은 시동, 조명, 계기판, 각종 센서 등 다양한 전장 부품들로 이루어져 있습니다. 이 복잡한 회로가 과도한 전류로부터 손상되는 것을 방지하기 위해 존재하는 것이 바로 퓨즈입니다. 퓨즈는 일종의 전기 회로 보호 장치로, 마치 오토바이의 '전기 안전벨트'와 같은 역할을 수행합니다. 갑작스러운 합선(Short Circuit)이나 과부하(Overload)로 인해 허용치 이상의 전류가 흐르면, 퓨즈 내부의 얇은 금속선이 녹아 끊어지면서 전류의 흐름을 차단하고, 이로 인해 오토바이의 핵심 부품들이 손상되는 것을 막아줍니다.
퓨즈의 역할 및 종류
오토바이 전기 시스템의 각 회로는 정해진 허용 전류량이 있습니다. 퓨즈는 이 허용치를 초과하는 전류가 흐를 때 스스로 끊어짐으로써, 해당 회로에 연결된 고가의 부품이나 배선이 과열되거나 손상되는 것을 막아주는 중요한 기능을 합니다. 만약 퓨즈가 없다면, 작은 전기적 문제도 심각한 고장이나 심지어 화재로 이어질 수 있습니다. 이러한 퓨즈는 주로 두 가지 주요 형태로 나뉩니다.
오늘날 대부분의 오토바이에는 블레이드 퓨즈(Blade Fuse)가 사용됩니다. 이 퓨즈는 플라스틱 몸체에 두 개의 금속 단자가 있으며, 색깔별로 암페어(Ampere, A) 등급이 구분되어 있어 식별이 용이합니다. 반면, 과거 모델이나 특정 부품에는 유리관 퓨즈(Glass Tube Fuse)가 사용되기도 했습니다. 이는 유리로 된 원통형 몸체 안에 얇은 금속선이 들어있어 끊어진 여부를 육안으로 쉽게 확인할 수 있습니다.
• 유리관 퓨즈 (Glass Tube Fuse): 과거 모델이나 특정 부품에 사용되던 퓨즈입니다. 유리로 된 원통형 몸체 안에 얇은 금속선이 들어있어, 끊어지면 육안으로 쉽게 확인할 수 있습니다. 전용 클립이나 손으로 뽑아 교체합니다.
퓨즈 불량 시 나타나는 증상
퓨즈가 끊어지면 해당 퓨즈가 보호하던 전기 회로에 전력이 공급되지 않으므로, 그 회로에 연결된 전기 장치들이 작동을 멈추게 됩니다. 이는 주행 중 예상치 못한 불편함을 초래할 뿐만 아니라, 경우에 따라 안전과 직결될 수도 있습니다. 따라서 이러한 증상이 나타난다면 퓨즈 문제를 의심하고 신속히 점검할 필요가 있습니다.
퓨즈 불량 시 나타나는 주요 증상들은 다음과 같습니다:
- 전조등(헤드라이트), 미등, 방향지시등 등 특정 조명류가 작동하지 않음.
- 경음기(혼), 시동 모터, 계기판(디지털 디스플레이 포함) 등이 전혀 반응하지 않거나 먹통이 됨.
- 시동이 걸리지 않거나, 주행 중 갑자기 시동이 꺼짐.
- ABS (Anti-lock Braking System), 트랙션 컨트롤 시스템 (Traction Control System) 등 전자 제어 시스템의 경고등이 점등되거나 기능이 정지됨.
만약 한 번에 여러 전기 장치가 동시에 작동하지 않는다면, 메인 퓨즈나 관련 회로의 퓨즈에 문제가 있을 가능성이 높습니다. 특정 장치 하나만 문제가 생긴 경우에도 해당 장치의 퓨즈가 끊어졌을 가능성이 높으므로, 증상에 맞는 퓨즈를 먼저 점검해보는 것이 효율적입니다.
오토바이 퓨즈 점검 방법: 단계별 가이드
오토바이 전기 문제의 원인이 퓨즈인지 확인하는 것은 비교적 간단합니다. 올바른 도구를 사용하고 체계적인 단계를 따른다면, 초보자도 충분히 퓨즈의 상태를 정확하게 진단할 수 있습니다. 퓨즈 점검은 불필요한 수리 비용을 절감하고 문제 해결 시간을 단축하는 데 큰 도움이 됩니다.
필요한 도구 준비
퓨즈 점검을 위해서는 몇 가지 기본적인 도구가 필요합니다. 이러한 도구들은 오토바이 용품점이나 일반 철물점, 대형 마트 등에서 쉽게 구할 수 있으며, 미리 준비해두면 작업 과정을 훨씬 수월하게 진행할 수 있습니다.
- 퓨즈 풀러 (Fuse Puller): 블레이드 퓨즈를 안전하고 쉽게 뽑을 수 있는 전용 도구입니다. 대부분의 오토바이 퓨즈 박스 내부에 포함되어 있거나 공구 키트에 들어있습니다.
- 멀티미터 (Multimeter) 또는 퓨즈 테스터기 (Fuse Tester): 퓨즈의 단락(단선) 여부를 정확히 확인하기 위한 도구입니다. 멀티미터의 저항 측정 모드(옴, Ohm)나 연속성(Continuity) 테스트 기능을 사용하거나, 전용 퓨즈 테스터기로 간편하게 확인할 수 있습니다.
- 작은 일자 드라이버 또는 핀셋: 유리관 퓨즈나 특정 퓨즈를 뽑을 때 유용할 수 있습니다.
- 오토바이 매뉴얼: 가장 중요합니다. 퓨즈 박스 위치와 각 퓨즈의 담당 회로를 정확히 알려주는 유일한 공식 문서입니다.
이 도구들을 미리 준비해두면 점검 과정을 훨씬 수월하게 진행할 수 있으며, 특히 멀티미터나 퓨즈 테스터기는 육안으로 확인하기 어려운 미세한 퓨즈 단선까지도 정확하게 파악할 수 있도록 돕습니다.
퓨즈 박스 위치 확인
오토바이 퓨즈 박스의 위치는 차종 및 제조사에 따라 매우 다양합니다. 따라서 가장 정확한 정보를 얻기 위해서는 반드시 오토바이 사용자 매뉴얼을 확인해야 합니다. 매뉴얼에는 퓨즈 박스의 정확한 위치와 함께 각 퓨즈가 어떤 전기 회로를 담당하는지에 대한 상세한 회로도가 포함되어 있습니다.
일반적으로 퓨즈 박스가 위치하는 주요 장소는 다음과 같습니다:
- 시트 아래: 가장 흔한 위치입니다. 시트를 탈거하면 배터리 근처나 차체 프레임에 고정된 퓨즈 박스를 쉽게 찾을 수 있습니다.
- 배터리 옆/근처: 배터리 주변에 작은 독립형 퓨즈 박스가 있거나, 배터리 단자에 직접 연결된 인라인(In-line) 퓨즈가 있을 수 있습니다.
- 사이드 커버 안쪽: 오토바이의 측면 커버를 열면 내부에 숨겨져 있는 경우도 있습니다.
- 연료 탱크 아래 또는 핸들바 근처: 일부 모델에서는 접근하기 다소 어려운 위치에 있기도 합니다.
퓨즈 박스를 찾았다면, 보통 커버 안쪽에 각 퓨즈의 암페어(A)와 담당 회로가 표시된 작은 스티커나 그림이 있으니 이를 참고하여 문제가 발생한 전기 장치와 관련된 퓨즈를 식별합니다.
퓨즈 점검 절차
퓨즈 박스를 찾고 필요한 도구를 준비했다면, 이제 퓨즈를 하나씩 점검할 차례입니다. 안전을 최우선으로 생각하고, 작업 전 반드시 오토바이의 전원을 차단하는 것이 중요합니다.
퓨즈 점검은 다음 단계에 따라 진행합니다:
- 1단계: 전원 차단: 가장 먼저 오토바이의 메인 전원을 차단해야 합니다. 일반적으로 배터리의 음극(–) 단자를 분리하는 것이 가장 안전하고 확실한 방법입니다. 이는 작업 중 발생할 수 있는 스파크나 추가적인 전기 부품 손상을 방지하기 위함입니다.
- 2단계: 퓨즈 식별: 문제가 발생한 전기 장치(예: 전조등)와 관련된 퓨즈를 매뉴얼 또는 퓨즈 박스 커버의 회로도를 보고 찾아냅니다. 만약 어떤 퓨즈가 문제인지 확실치 않다면, 하나씩 점검해나가야 합니다.
- 3단계: 육안 확인: 퓨즈 풀러를 이용하여 의심되는 퓨즈를 조심스럽게 뽑아냅니다. 블레이드 퓨즈의 경우, 퓨즈 내부의 금속선이 끊어져 있는지 확인합니다. 끊어진 부분이 육안으로 명확히 보이면 해당 퓨즈가 불량입니다. 유리관 퓨즈는 유리관 내부의 얇은 필라멘트가 끊어졌는지 확인합니다.
- 4단계: 테스터기 사용 (선택 사항이지만 권장): 육안으로 확인이 어렵거나 더 정확한 점검을 원한다면 멀티미터(Multimeter)나 전용 퓨즈 테스터기를 사용합니다. 멀티미터를 저항(Ohm) 모드 또는 연속성(Continuity) 모드에 놓고, 퓨즈의 양 끝 단자에 프로브(Probe)를 대봅니다. 저항 값이 '0'에 가깝거나 '삐' 소리가 나면 퓨즈가 정상입니다. 'OL' (Over Limit) 또는 무한대 값이 나오면 퓨즈가 끊어진 것입니다. 전용 퓨즈 테스터기는 퓨즈에 대기만 하면 LED 등으로 정상 여부를 표시해주어 초보자도 쉽게 사용할 수 있습니다.
점검 결과 퓨즈가 끊어졌다면, 이제 다음 단계인 교체 절차를 진행할 수 있습니다. 만약 모든 퓨즈가 정상인데도 문제가 지속된다면, 퓨즈 문제가 아닌 다른 전기적 결함(예: 배선 단선, 부품 고장)일 가능성이 높으므로 전문가의 진단을 받는 것이 좋습니다.
• 퓨즈 박스: 시트 아래, 배터리 근처, 사이드 커버 안쪽 등 매뉴얼 확인 필수.
• 점검 순서: 🚨 배터리 음극 단자 분리 → 의심 퓨즈 식별 → 육안 확인 → 테스터기 점검.
• 예비 퓨즈 확보: 언제든지 교체할 수 있도록 오토바이 매뉴얼에 명시된 주요 암페어의 예비 퓨즈를 몇 개 준비해 두는 것이 좋습니다. 이는 갑작스러운 퓨즈 고장 시 신속한 대처를 가능하게 합니다.
• 매뉴얼 숙지: 각 퓨즈의 역할과 위치를 정확히 아는 것이 시간과 노력을 절약하는 가장 좋은 방법입니다. 매뉴얼을 자주 확인하여 퓨즈 레이아웃에 익숙해지면 위급 상황 시 큰 도움이 됩니다.
오토바이 퓨즈 교체 방법: 따라 하기 쉬운 설명
퓨즈 점검을 통해 끊어진 퓨즈를 발견했다면, 이제 새 퓨즈로 교체하여 오토바이의 전기 시스템을 다시 정상으로 돌려놓을 차례입니다. 퓨즈 교체는 매우 간단한 작업이지만, 올바른 퓨즈를 선택하고 안전한 절차를 따르는 것이 무엇보다 중요합니다. 잘못된 퓨즈를 사용하거나 부주의하게 작업하면 더 심각한 문제를 야기할 수 있기 때문입니다.
올바른 퓨즈 선택의 중요성
퓨즈를 교체할 때 가장 중요한 원칙은 '동일한 암페어(A) 등급의 퓨즈'를 사용하는 것입니다. 퓨즈 박스 내부의 표기나 끊어진 퓨즈 자체에 명시된 암페어(예: 10A, 15A, 20A 등)를 반드시 확인해야 합니다. 퓨즈는 오토바이 제조사가 해당 회로의 전기 부하와 배선 굵기를 고려하여 최적의 안전 등급으로 설계한 부품이므로, 임의로 다른 등급을 사용해서는 안 됩니다.
만약 더 높은 암페어의 퓨즈를 사용하면, 과부하가 걸렸을 때 퓨즈가 제때 끊어지지 않고 과도한 전류가 계속 흘러 배선이 녹거나, 핵심 전자 부품이 영구적으로 손상될 수 있습니다. 이는 전기 화재로 이어질 수 있는 매우 위험한 상황을 초래합니다. 반대로 낮은 암페어의 퓨즈를 사용하면 정상적인 작동 중에도 쉽게 끊어져 불편함을 초래하며, 결국 원래의 문제를 해결하지 못하는 결과를 낳습니다.
따라서 항상 오토바이 제조사에서 권장하는 암페어 등급을 준수하고, 예비용 퓨즈를 구매할 때도 필요한 암페어의 퓨즈를 정확히 확인하여 준비하는 것이 현명합니다. 퓨즈의 색깔이 아닌, 반드시 숫자로 표기된 암페어 값을 확인해야 합니다.

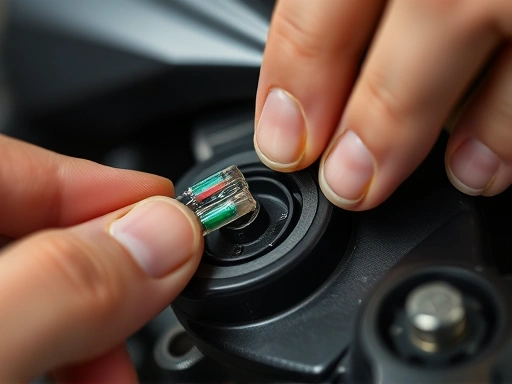

교체 단계
이제 실제 퓨즈 교체 과정을 단계별로 살펴보겠습니다. 이 과정은 매우 간단하지만, 안전을 위한 몇 가지 중요한 사항을 반드시 지켜야 합니다. 올바른 절차를 통해 오토바이의 전기 시스템을 안전하게 보호할 수 있습니다.
- 1단계: 전원 차단: 퓨즈 점검과 마찬가지로, 교체 전에도 반드시 오토바이의 전원을 완전히 차단해야 합니다. 가장 안전한 방법은 배터리의 음극(–) 단자를 스패너(Spanner) 등으로 분리하는 것입니다. 이는 합선(Short Circuit)으로 인한 스파크나 추가적인 전기 부품 손상을 방지하기 위한 가장 기본적인 안전 조치입니다.
- 2단계: 불량 퓨즈 제거: 퓨즈 풀러를 사용하여 끊어진 퓨즈를 조심스럽게 뽑아냅니다. 퓨즈 풀러가 없다면 플라이어(Pliers)나 핀셋을 사용하여 조심스럽게 제거할 수 있지만, 주변 부품이나 퓨즈 박스에 손상을 주지 않도록 주의해야 합니다. 퓨즈를 제거할 때는 수직 방향으로 똑바로 뽑아내야 합니다.
- 3단계: 새 퓨즈 삽입: 기존 퓨즈와 동일한 암페어 등급의 새 퓨즈를 준비합니다. 퓨즈 박스의 해당 슬롯에 새 퓨즈를 '딸깍' 소리가 나도록 완전히 밀어 넣어 단단히 고정시킵니다. 퓨즈가 헐겁게 삽입되면 접촉 불량으로 인해 다시 문제가 발생하거나 불안정한 전기 흐름을 유발할 수 있습니다.
- 4단계: 전원 연결 및 테스트: 새 퓨즈를 삽입한 후, 배터리 음극 단자를 다시 연결합니다. 오토바이의 시동을 켜고, 이전에 작동하지 않던 전기 장치(예: 전조등, 방향지시등, 경음기 등)가 정상적으로 작동하는지 확인합니다. 모든 기능이 정상적으로 돌아온다면 성공적으로 퓨즈를 교체한 것입니다.
만약 새 퓨즈를 넣자마자 다시 끊어진다면, 이는 단순한 퓨즈 문제가 아니라 전기 회로 내부에 합선이나 과부하를 유발하는 근본적인 원인(예: 배선 피복 손상, 전기 부품 고장)이 있다는 신호입니다. 이 경우에는 직접 해결하려 하기보다는 반드시 오토바이 전문 정비사에게 진단을 의뢰하여 정확한 원인을 파악하고 수리해야 합니다.
• ✅ 전원 차단 필수: 작업 전 항상 배터리 음극 단자를 분리하여 모든 전원을 차단하는 것을 잊지 마세요. 이는 합선과 스파크를 방지하는 가장 기본적인 안전 수칙입니다.
• ✅ 확실한 고정: 새 퓨즈를 삽입할 때는 헐거워지지 않도록 끝까지 밀어 넣어 단단히 고정해야 합니다. 헐거운 퓨즈는 접촉 불량을 일으켜 또 다른 문제를 유발할 수 있습니다.
- 절대 더 높은 암페어의 퓨즈를 사용하지 마십시오. 이는 오토바이의 전기 시스템에 과부하를 일으켜 배선 손상, 부품 고장, 심지어 화재로 이어질 수 있는 매우 위험한 행위입니다.
- 퓨즈가 계속해서 끊어진다면, 이는 단순한 퓨즈 고장이 아니라 더 심각한 전기적 문제(예: 배선 합선, 부품 쇼트)의 신호입니다. 이 경우 직접 해결하려 하지 말고 전문가의 도움을 받으십시오.
- 임시방편으로 알루미늄 포일이나 구리선 등으로 퓨즈를 대체하는 행위는 매우 위험하며, 이는 퓨즈의 보호 기능을 완전히 상실시켜 오토바이에 치명적인 손상을 입힐 수 있으므로 절대 금지됩니다.
자주 묻는 질문들 (FAQ)
퓨즈가 끊어지는 주된 원인은 크게 두 가지입니다: 합선 (Short Circuit)과 과부하 (Overload)입니다. 합선은 전기 회로의 양극과 음극이 의도치 않게 직접 연결되어 엄청난 양의 전류가 흐르는 상태를 말하며, 이는 배선 손상이나 장비 고장으로 이어질 수 있습니다. 과부하는 회로가 감당할 수 있는 것보다 더 많은 전기 장치(예: 추가 조명, USB 충전기 등)를 연결하거나, 특정 장치가 고장 나 과도한 전류를 끌어당길 때 발생합니다. 퓨즈는 이러한 위험으로부터 오토바이의 전기 시스템을 보호하기 위해 설계되었습니다.
오토바이에 맞는 퓨즈 암페어(Ampere, A)는 오토바이 사용자 매뉴얼에 가장 정확하게 명시되어 있습니다. 매뉴얼을 확인하는 것이 가장 우선되어야 합니다. 또한, 퓨즈 박스 커버 안쪽에도 각 회로별 퓨즈 암페어 등급이 표시되어 있는 경우가 많습니다. 끊어진 퓨즈 자체에도 숫자로 암페어가 표기되어 있으니, 반드시 이를 확인하여 동일한 암페어의 퓨즈를 사용하는 것이 중요합니다. 퓨즈의 색상은 암페어 등급을 구분하는 데 도움이 되지만, 최종적인 판단은 반드시 숫자로 표기된 암페어 값을 기준으로 해야 합니다.
새 퓨즈를 교체했는데도 즉시 다시 끊어진다면, 이는 단순한 퓨즈 고장이 아니라 전기 회로 내부에 심각한 합선이나 지속적인 과부하가 발생하고 있다는 명백한 신호입니다. 이러한 상황에서는 무리하게 퓨즈를 계속 교체하거나 다른 암페어의 퓨즈를 사용하는 것은 매우 위험합니다. 즉시 작업을 중단하고, 오토바이 전기 시스템에 대한 전문 지식을 가진 정비사나 서비스 센터에 방문하여 정확한 원인을 진단하고 수리해야 합니다. 근본적인 원인을 해결하지 않으면 더 큰 고장이나 안전 문제가 발생할 수 있습니다.
마무리 (결론 및 제언)
오토바이 퓨즈 점검과 교체는 오토바이의 전기 시스템을 보호하고 안전한 주행을 보장하는 데 필수적인 관리 작업입니다. 비록 작은 부품이지만, 퓨즈는 전기 회로의 파수꾼으로서 핵심 부품들의 손상을 막아주는 중요한 역할을 합니다. 이 글에서 제시된 단계별 가이드와 안전 수칙을 따른다면, 많은 전기 문제를 스스로 해결하고 갑작스러운 상황에도 당황하지 않고 대처할 수 있을 것입니다.
하지만 모든 자가 수리에는 한계가 있음을 명심해야 합니다. 특히 퓨즈가 반복적으로 끊어지거나, 원인을 알 수 없는 복잡한 전기 문제가 발생했을 때는 주저하지 말고 오토바이 전문 정비사의 도움을 받는 것이 현명합니다. 전문가들은 정확한 진단 장비와 풍부한 경험을 바탕으로 눈에 보이지 않는 전기적 결함까지도 찾아내어 근본적인 해결책을 제시해 줄 수 있습니다. 정기적인 점검과 올바른 퓨즈 관리는 오토바이를 더 오래, 더 안전하게 즐기는 데 큰 도움이 될 것입니다.
개인적으로 오토바이 관리에서 퓨즈만큼 쉽고 빠르게 문제를 해결할 수 있는 부분도 드물다고 생각합니다. 작은 예비 퓨즈 몇 개만 있다면 갑작스러운 전기 문제로 당황하지 않고 현장에서 바로 대처할 수 있어 큰 안심이 됩니다. 매뉴얼을 가까이 두고, 한두 번 직접 경험해보면 퓨즈 관리가 결코 어렵지 않다는 것을 알게 되실 겁니다. 이러한 기본적인 지식과 직접 해보는 경험은 오토바이에 대한 이해도를 높이고, 궁극적으로는 더욱 즐겁고 안전한 라이딩으로 이어집니다.
본 글에서 제공된 정보는 참고용이며, 특정 상품이나 서비스에 대한 투자 또는 구매를 권유하는 것이 아닙니다. 개인의 상황과 환경에 따라 결과가 다를 수 있으니, 본인의 상황을 충분히 고려하여 신중하게 판단하시기 바랍니다. 특히 오토바이 전기 시스템과 관련된 복잡한 문제는 안전과 직결될 수 있으므로, 필요시 해당 분야 전문가와의 상담을 권합니다.
