가변 흡기 시스템 작동 원리: 엔진 성능과 효율을 높이는 핵심 기술

가변 흡기 시스템(Variable Intake System)은 엔진의 흡기 매니폴드(intake manifold) 내에서 공기가 엔진 실린더(cylinder)로 유입되는 통로의 길이 또는 용적을 엔진의 회전 속도(RPM)와 부하(load)에 따라 자동으로 조절하는 기술입니다. 이는 엔진이 흡입하는 공기의 양과 속도, 그리고 공명(resonance) 현상을 최적화하여 다양한 주행 조건에서 최고의 성능과 효율을 끌어내기 위해 개발되었습니다.

내연기관은 공기를 흡입하여 연료와 혼합, 폭발시키는 과정을 통해 동력을 얻습니다. 이때 공기 흡입은 엔진 성능에 매우 중요한 영향을 미치는데, 특히 흡기 매니폴드의 형상과 길이가 흡입 효율에 결정적인 역할을 합니다. 일반적으로 흡기 통로가 길면 저속 RPM에서 발생하는 공기 압력파의 공명 효과가 커져 더 많은 공기를 실린더로 밀어 넣어 저속 토크(torque)를 향상시키는 데 유리합니다. 반면, 흡기 통로가 짧으면 고속 RPM에서 공기 저항이 줄어들어 공기 흐름이 원활해지고, 이는 고속 출력(power)을 높이는 데 기여합니다. 하지만 하나의 고정된 흡기 통로는 이 두 가지 이점을 동시에 만족시키기 어렵다는 한계가 있었습니다.

따라서 가변 흡기 시스템은 이러한 고정된 흡기 통로의 한계를 극복하기 위해 등장했습니다. 엔진의 작동 조건에 따라 흡기 통로의 길이나 용적을 실시간으로 변화시켜, 저속에서는 긴 통로를 사용해 강력한 토크를 확보하고, 고속에서는 짧은 통로를 사용해 최고 출력을 발휘하도록 하여 엔진 성능 곡선 전반을 최적화하는 것이 주된 목적입니다. 이는 결과적으로 운전자에게는 더 부드러운 가속감과 민첩한 반응성을, 그리고 환경적으로는 개선된 연비 효율성과 배출가스 저감이라는 이점을 제공합니다.

가변 흡기 시스템의 핵심 작동 원리는 흡기 매니폴드 내에서 발생하는 공명(resonance) 현상을 활용하는 것입니다. 엔진이 공기를 흡입할 때, 흡기 통로 내부에 공기 압력파가 형성되고 이 압력파는 특정 속도에서 공명하여 흡기 효율을 극대화합니다. 가변 흡기 시스템은 이 공명 현상이 발생하는 주파수(frequency)를 엔진의 회전 속도에 맞춰 변화시키는 방식으로 작동합니다. 즉, 낮은 RPM에서는 공기 흐름의 속도가 낮으므로 긴 흡기 통로를 통해 공명 효과를 발생시켜 흡기량을 늘리고, 높은 RPM에서는 공기 흐름의 속도가 빨라지므로 짧은 흡기 통로를 통해 저항을 줄여 더 많은 공기를 빠르게 흡입할 수 있도록 합니다.

주요 구성 요소

가변 흡기 시스템은 다음과 같은 주요 구성 요소들로 이루어져 있습니다:

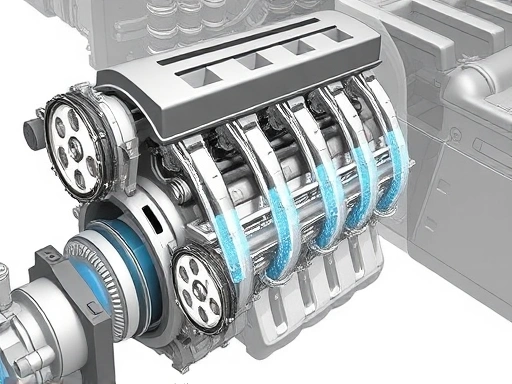

• 가변 흡기 매니폴드 (Variable Intake Manifold): 이 시스템의 핵심으로, 내부에 흡기 통로의 길이나 용적을 변경할 수 있는 구조를 가지고 있습니다. 주로 플랩(flap)이나 밸브(valve)를 통해 공기 흐름 경로를 전환하거나, 내부 벽면의 위치를 조절하는 방식으로 구현됩니다.
• 액추에이터 (Actuator): 전자 제어 장치(ECU)의 신호를 받아 가변 흡기 매니폴드 내부의 플랩이나 밸브를 실제로 움직이는 장치입니다. 주로 진공(vacuum)을 이용하는 진공 액추에이터나 전기 모터(electric motor)를 사용하는 전자식 액추에이터가 사용됩니다.
• 전자 제어 장치 (ECU, Electronic Control Unit): 엔진의 '두뇌' 역할을 하는 ECU는 엔진 RPM, 스로틀(throttle) 개도량, 공기 흡입량, 엔진 부하 등 다양한 센서(sensor)로부터 정보를 실시간으로 수집합니다. 이 정보를 바탕으로 ECU는 현재 엔진 상태에 가장 적합한 흡기 통로의 길이 또는 용적을 계산하고, 이에 맞춰 액추에이터에 제어 신호를 보냅니다.
• 센서 (Sensors): 엔진의 다양한 작동 상태를 감지하여 ECU에 전달하는 역할을 합니다. 대표적으로 크랭크샤프트 포지션 센서(crankshaft position sensor)가 RPM 정보를 제공하고, 스로틀 포지션 센서(throttle position sensor)가 운전자의 가속 의지를 감지합니다.

가변 흡기 시스템은 구현 방식에 따라 여러 종류로 나눌 수 있으며, 각 방식은 엔진의 특성과 제조사의 설계 철학에 따라 다르게 적용됩니다. 여기서는 대표적인 세 가지 방식을 자세히 설명합니다.

1. 가변 흡기 덕트 길이 방식 (Variable Intake Runner Length)

이 방식은 가장 보편적으로 사용되는 가변 흡기 시스템으로, 흡기 매니폴드 내부에 밸브(valve)나 플랩(flap)을 설치하여 공기가 흐르는 통로의 실제 길이를 변경합니다. 일반적으로 두 가지 또는 그 이상의 흡기 통로를 설계하고, 엔진 RPM에 따라 적절한 통로를 선택하여 공기 흡입 효율을 최적화합니다.

• 저속 RPM 시: 밸브가 닫혀 공기가 더 긴 통로를 통해 흐르도록 유도합니다. 긴 통로는 공기 흐름의 속도를 낮추고 공명 효과를 증폭시켜 실린더 충진율(volumetric efficiency)을 높여 저속에서 더 강력한 토크를 생성하는 데 유리합니다.
• 고속 RPM 시: 밸브가 열려 공기가 더 짧은 통로를 통해 흐르도록 유도합니다. 짧은 통로는 공기 저항을 최소화하여 공기가 빠르게 실린더로 유입되도록 돕고, 이는 고속 영역에서 최대 출력(power)을 달성하는 데 기여합니다.

이 방식은 엔진 전반의 토크와 출력 곡선을 평탄하게 만들어 운전자가 어떤 속도에서도 부드럽고 강력한 가속감을 느낄 수 있도록 합니다. 현대 대부분의 가솔린 엔진에 널리 적용되고 있습니다.

2. 가변 흡기 매니폴드 용량 방식 (Variable Plenum Volume)

이 방식은 흡기 매니폴드의 내부 용적(plenum volume) 자체를 엔진 작동 조건에 따라 변경하는 형태로, 가변 흡기 덕트 길이 방식보다는 덜 보편적이지만 일부 고성능 엔진이나 특정 설계에서 찾아볼 수 있습니다. 흡기 매니폴드 내부의 가동 벽(movable wall)을 움직이거나 추가적인 밸브를 개폐하여 공기 저장 공간의 크기를 조절하는 원리입니다.

• 저속 RPM 시: 플레넘 용적을 작게 만들어 흡입되는 공기의 맥동(pulsation) 효과를 강화하고, 이는 엔진의 저속 반응성과 토크를 향상시킵니다.
• 고속 RPM 시: 플레넘 용적을 크게 확장하여 고속에서의 공기 흐름 저항을 줄이고, 더 많은 공기를 원활하게 흡입할 수 있도록 하여 최고 출력을 높이는 데 기여합니다.

이 방식은 흡기 매니폴드 전체의 공기역학적 특성을 변화시켜 더 넓은 RPM 범위에서 엔진 성능을 최적화할 수 있는 잠재력을 가집니다.

3. 스월 컨트롤 밸브 방식 (Swirl Control Valve)

스월 컨트롤 밸브는 엄밀히 말해 흡기 통로의 길이나 용적을 직접적으로 변화시키는 가변 흡기 시스템과는 조금 다르지만, 흡기 효율 및 연소 개선을 위해 흡기 시스템에 통합되어 사용되는 경우가 많습니다. 특히 디젤 엔진에서 흔히 볼 수 있으며, 최근에는 일부 가솔린 직분사(GDI, Gasoline Direct Injection) 엔진에도 적용됩니다.

• 저속 및 부분 부하 시: 흡기 통로 내부에 설치된 밸브를 닫아 공기가 특정 경로를 통해 실린더로 유입되도록 합니다. 이로 인해 흡입 공기가 실린더 내에서 강한 와류(swirl) 또는 텀블(tumble) 흐름을 형성하게 됩니다.
• 와류 효과: 생성된 강력한 와류는 공기와 연료의 혼합을 더욱 균일하고 효율적으로 만들어 불완전 연소를 줄이고, 이는 연비 개선 및 질소산화물(NOx)과 같은 유해 배출가스 저감에 크게 기여합니다.
• 고속 및 고부하 시: 밸브를 완전히 열어 공기 흐름의 저항을 최소화하고, 최대의 공기량을 흡입하여 엔진의 출력을 극대화합니다.

스월 컨트롤 밸브는 주로 저속에서의 연소 효율 개선과 배출가스 규제 대응에 초점을 맞춘 보조적인 흡기 제어 시스템으로 이해할 수 있습니다.

가변 흡기 시스템은 현대 엔진의 효율성과 성능을 동시에 향상시키는 중요한 기술입니다. 그러나 모든 기술이 그렇듯, 이 시스템 또한 장점과 함께 고려해야 할 몇 가지 한계점을 가지고 있습니다.

가변 흡기 시스템의 장점

• 토크 및 출력 향상: 가장 큰 장점은 엔진의 전반적인 토크 및 출력 곡선을 개선한다는 것입니다. 저속에서는 긴 흡기 통로를 통해 강력한 토크를 제공하여 도심 주행이나 출발 시 가속감을 높이고, 고속에서는 짧은 흡기 통로를 통해 최고 출력을 끌어내어 고속 주행 시 시원한 가속 성능을 발휘하게 합니다. 이는 엔진의 '숨통'을 터주는 역할을 하여 다양한 RPM 영역에서 최적의 성능을 낼 수 있도록 돕습니다.
• 연료 효율성 증대: 흡기 효율이 최적화되면 엔진은 더 적은 연료로도 동일한 출력을 낼 수 있게 됩니다. 이는 불필요한 연료 소모를 줄여 연비를 향상시키는 직접적인 효과를 가져옵니다. 특히 부분 부하(partial load) 주행 시 연비 개선에 기여하는 바가 큽니다.
• 배출가스 저감: 흡기 효율이 좋아지면 공기와 연료의 혼합이 더욱 균일해지고 완전 연소에 가까워집니다. 이는 일산화탄소(CO), 탄화수소(HC), 질소산화물(NOx) 등 유해 배출가스를 줄이는 데 도움을 주어 환경 규제에 대응하는 데 중요한 역할을 합니다.
• 엔진 반응성 개선: 엔진이 필요한 순간에 필요한 만큼의 공기를 즉시 공급받을 수 있으므로, 스로틀 반응성(throttle response)이 향상되고 전반적인 엔진의 응답성이 좋아져 운전자가 더 민첩하고 부드러운 주행감을 경험할 수 있습니다.

가변 흡기 시스템의 한계

• 복잡성 증가 및 비용 상승: 가변 흡기 시스템은 추가적인 부품(밸브, 액추에이터, 제어 로직 등)을 필요로 하므로, 엔진 구조가 더 복잡해지고 생산 비용이 증가합니다. 이는 차량의 판매 가격에도 영향을 미칠 수 있습니다.
• 고장 가능성 증가: 복잡해진 구조는 잠재적인 고장 지점을 늘립니다. 밸브나 액추에이터의 고착, 제어 모듈의 오류 등은 시스템의 오작동으로 이어질 수 있으며, 이는 엔진 성능 저하나 경고등 점등의 원인이 될 수 있습니다. 특히 흡기 매니폴드 내부에 카본 퇴적이 심해지면 밸브의 움직임을 방해하여 문제가 발생하기도 합니다.
• 중량 증가: 추가 부품으로 인해 엔진의 전체 중량이 소폭 증가할 수 있습니다. 이는 연비 및 운동 성능에 미미한 영향을 줄 수 있습니다.
• 유지 보수: 시스템의 복잡성 때문에 정비나 유지 보수가 더 어려워질 수 있습니다. 오작동 시 진단 및 수리 비용이 증가할 가능성도 있습니다.

이러한 한계점에도 불구하고, 가변 흡기 시스템은 현대 엔진이 요구하는 엄격한 성능, 효율, 그리고 환경 규제를 동시에 만족시키기 위한 필수적인 기술로 자리매김하고 있습니다. 기술의 발전과 함께 내구성과 신뢰성도 지속적으로 개선되고 있습니다.

가변 흡기 시스템은 현대 자동차 엔진이 다양한 주행 조건에서 최적의 성능과 효율을 발휘할 수 있도록 돕는 혁신적인 기술입니다. 엔진의 '숨쉬는 방식'을 지능적으로 제어함으로써, 저속에서의 강력한 토크와 고속에서의 폭발적인 출력을 동시에 구현하며 운전의 즐거움을 더하고, 동시에 연비 개선과 배출가스 저감이라는 환경적 이점까지 제공합니다. 단순히 공기 흡입 통로의 길이를 조절하는 것을 넘어, 공명 현상을 활용하고 전자 제어 장치(ECU)와의 긴밀한 협업을 통해 엔진의 잠재력을 최대한 끌어내는 기술의 집약체라고 할 수 있습니다.

이 시스템은 복잡한 구조와 잠재적인 고장 가능성이라는 한계점을 가지고 있지만, 기술의 발전과 함께 그 신뢰성과 내구성 또한 지속적으로 향상되고 있습니다. 가변 흡기 시스템은 앞으로도 엔진 기술 발전의 중요한 축을 담당하며, 더욱 친환경적이고 효율적인 미래 자동차를 만드는 데 기여할 것입니다. 다음번 운전 시, 엔진룸 속에서 보이지 않게 작동하며 당신의 주행을 최적화하고 있는 이 똑똑한 기술을 한 번쯤 떠올려 보는 것은 어떨까요?
